平流帶式及穿流帶式干燥器介紹
信息來源： | 發布日期：
2014-04-17
| 瀏覽量：
關鍵詞：
帶式干燥器是由廂式干燥器發展而來的連續操作的干燥器。它是將濕物料置于一層或多層連續運行的帶上，以熱風通過其表面來進行干燥的。帶式干燥器一般制成多層式，物料靠重力依次自上層落至下一層帶上，直到干燥完畢送出干燥器。這樣，既保證物料在干燥器內有足夠的停留時間，又能不斷翻炒，達到干燥均勻的目的，而且還節省場地。這種干燥器適用于散粒狀、塊狀物料的干燥。它一般分為平流和穿流兩種。
平流帶式干燥器

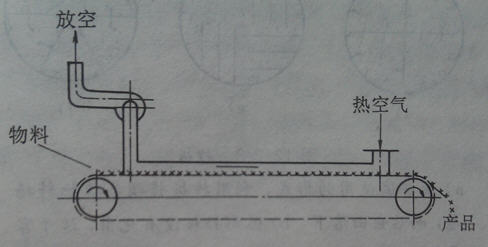

熱風穩定地流過隨輸送帶運行的物料表面，為平流帶式干燥器，如下圖，輸送帶一般由金屬條制成。由于物料是堆積于水平循環的輸送帶上，故不受振動和沖擊，不會破碎。物料層的厚度直接影響干燥速率，料層厚，干燥速率就低，具體厚度大小取決于物料的表面狀態，一般由實驗來確定。物料在干燥器內的停留時間一般在0.5~2.5h范圍內，干燥強度為1.6~4.7kg(H2O)/(h.m2)。
穿流帶式干燥器

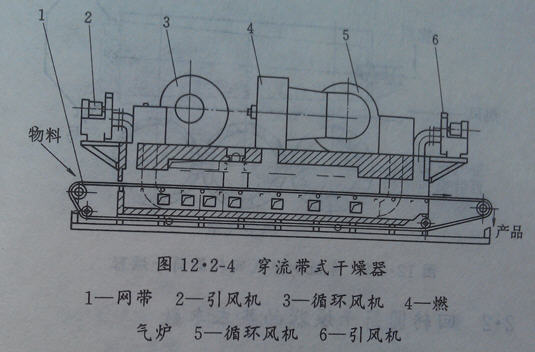

物料放在多孔板或金屬絲網制成的水平輸送帶上，熱風穿過物料層進行干燥，稱為穿流帶式干燥器，如下圖所示。它有向下通風型和向上通風型，也有復合通風型。對于泥狀物料，可適當成形后進行干燥，也有將成型機與干燥器聯合使用的，以改善干燥物料的均勻性，防止粉塵飛揚。帶的側面及裝置出入口處的密封應特別注意，否則會產生漏氣，造成短路，使干燥速率大大降低。物料層的厚度須均一，不然也會造成氣體短路，使產品質量下降。通常，料層厚度視物料狀態由實驗確定。一般帶的正面通風速度為0.5~1.5m/s，也有達到2~3m/s的；干燥時間0.2~1.5h；干燥強度6~16.6kg(H2O)/(h.m2)。
